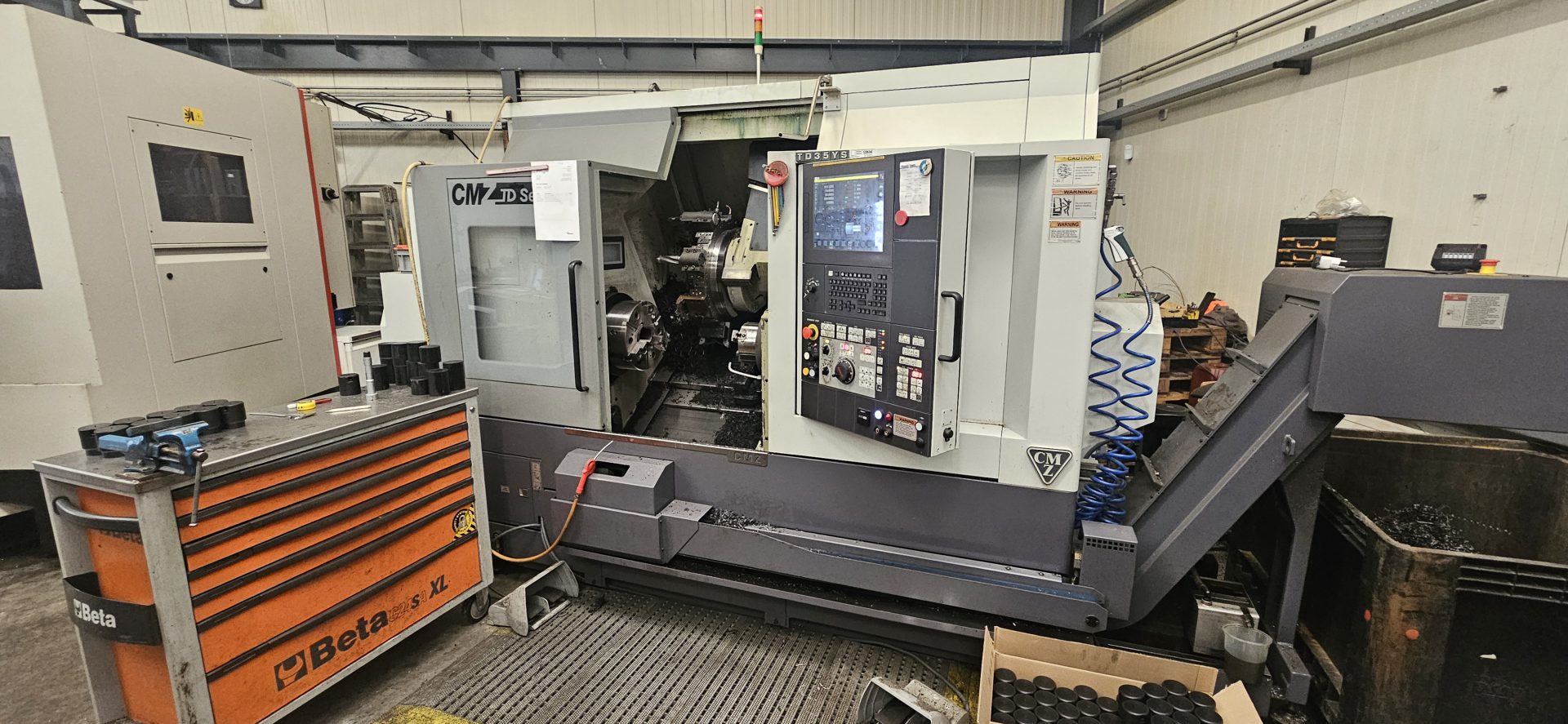

CMZ TD35YS

De CMZ TD35YS  is een  CNC-schuinbeddraaibank met aangedreven gereedschappen, een volwaardige Y-as en een tegenspil (Sub-Spindle). Geproduceerd door de Spaanse fabrikant CMZ, staat deze machine in de verspaningsindustrie bekend om zijn enorme stijfheid dankzij vlakkgeleidingen (prismatic box ways) en oliegekoelde ingebouwde motoren. De letters in de typeaanduiding staan voor: Y-as (bewerkingen buiten het center) en Sub-spindle (tegenspil voor volledige tweezijdige bewerking).

Belangrijkste Technische Specificaties
• Maximale Draaidiameter: Ø 435 mm.
• Stafcapaciteit (Hoofdspil): Ø 95 mm (optioneel tot 101 mm).
• Hoofdspil vermogen & koppel: 55 kW vermogen en een maximaal koppel van 1.500 Nm voor zwaar verspanen.
• Spiltoerental: Tot 3.000 RPM
• Tegenspil (Sub-Spindle): Geïntegreerde motor met 35 kW vermogen en 900 Nm koppel voor de overname en achterkantbewerking van het werkstuk.
• Y-as Slag: 140 mm (+80 mm / -60 mm) voor complexe freesoperaties buiten het hart van de spil.
• Gereedschapsrevolver: Uitgerust met een ingebouwde motor die 12.000 RPM, 13 kW en 105 Nm levert op de aangedreven gereedschappen.
• CNC-besturing: Standaard uitgerust met een high-end Fanuc 32i-B.
